Objeto



El proyecto consiste en la instalación de un sistema de calefacción por suelo radiante y climatización por fancoils, a través de una bomba de calor aerotérmica con depósito de agua caliente sanitaria. Todo ello estará controlado por un sistema de control integral de la instalación. A continuación se detallan cada uno de los principales componentes de la instalación.



Suelo Radiante Uponor



Se instalará un sistema de suelo radiante Uponor  Confort Pipe compuesto por los siguientes elementos:



• Lámina de polietileno anti humedad
• Zócalo perimetral autofijación
• Panel rollo autofijación  espesor 25 mm
• Tubo de polietileno reticulado de alta densidad Uponor Comfort Pipe 16×1,8 mm
• Mortero con aditivo Uponor para evitar la inclusión de aire sobre la mezcla
• Colectores Uponor con caudalímetros y cabezales electrotérmicos



Bomba de calor aerotérmica Vaillant aroTHERM VWL 155/2 A



El equipo generador del sistema de calefacción/refrigeración para la solución adoptada será una bomba de calor aroTHERM VWL 155/2 A, de la casa Vaillant. El equipo está compuesto por una unidad exterior y una unidad interior con depósito de ACS incorporado de 190 litros. Dotada de tecnología inverter que ajusta la potencia a las necesidades de cada momento. El sistema incrementa la potencia a bajas  temperaturas exteriores para cubrir los requerimientos de la instalación, haciendo que las resistencias de apoyo no funcionen o lo hagan menos horas.



Características técnicas:



• Potencia en calefacción:  16,6 kW
• COP: 4,5
• Potencia en frío: 15,5 kW
• ERR: 3,2







Fancoils Mundoclima



Se han elegido para la instalación de climatización por conductos 2 fancoils  MUC25-HP4 de la casa Mundoclima y un fancoil de pared individual MUP-09-WF.



Características fancoils de conducto:



• Formados por placas de acero galvanizado de alta calidad de 1 mm de espesor.
• Intercambiador diseñado mediante un software especial y testado en fábrica para garantizar su alto rendimiento. Presenta un diseño a contraflujo sin soldaduras que aumenta su eficacia.
• Ventilador centrífugo con álabes hacia adelante. Proporciona un alto equilibrio dinámico y estático.
• Motor de tres velocidades. Facilidad de acceso para realizar el mantenimiento.
• Incorpora filtro de 3-5 mm de grosor con soporte de aluminio. Para modelos de mayor tamaño, el filtro se compondrá de dos secciones para aumentar la resistencia. El filtro es extraíble inferiormente para facilitar su limpieza y mantenimiento.
• La bandeja de condensados está fabricada en acero y ubicada sobre la placa inferior. Cuenta con un aislamiento de 5 mm de grosor. El doble aislamiento garantiza la ausencia de condensados.





Características fancoil de pared:



• Equipado de serie con mando a distancia
• Posibilidad de conexión a termostato de pared
• Ventilador tangencial



• El sistema de orientación del aire es manual para la dirección horizontal y motorizado para la distribución en el plano vertical
  • Modelos de 2 tubos
  • Control remoto inalámbrico incluido







Sistema de control Airzone-Acuazone



Acuazone es el sistema idóneo para instalaciones hidrónicas, tanto en entornos residenciales como terciarios, ya que el mismo combina control de fancoils multizona e individuales con elemento radiante (frío y calor) e incluso puede incorporar el control de splits/cassettes individuales de expansión directa Inverter y VRF.



Esto se consigue gracias a la combinación de módulos en el sistema: de control de fancoil individual, de elementos radiantes y de zonificación que controlan la difusión motorizada. Estos se conectan con la central de sistema a través de un bus de comunicaciones y  alimentación. Otros elementos como las pasarelas de comunicaciones con fancoil zonificados, central de control de producción o el Webserver Airzone Cloud se conectan directamente con la central.

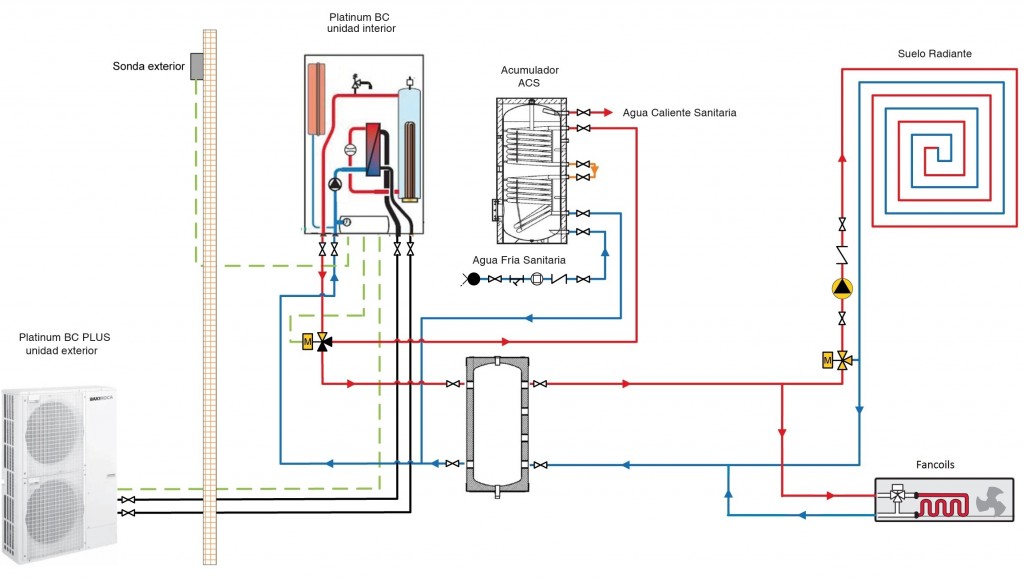

Esquema de principio de la instalación
